三面図とは

今回の解説動画はこちらになります。

意味

三面図をブレンダーに読み込む

三面図を手に入れる

自分で描くか、ネットなどで手にれてください。

今回は無料の図を使います。今回は正面と側面だけ合わせます。ダウンロードしたらなぜかGIFなのでPNGなど別の形式に変えておいてくださいね。私は適当にスクショしてJPEGに変えました。

三面図　フリー

無料の三面図のリンク

blenderに読み込む

表示をテンキーの１(正面)にしてから、テンキーの５を押して表示を切り替えます。５を押さないとなぜか画像が垂直になりません。

画像の追加

SHIFT＋Aで画像を追加します。

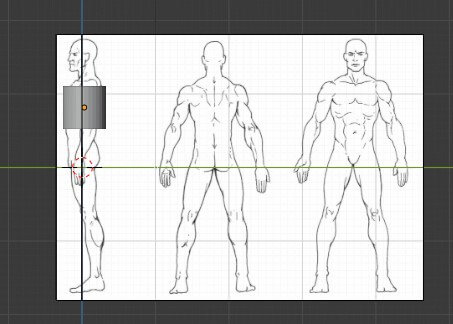

三面図の表示

これで追加されました。表示は１に戻してもOKです。

側面にも複製する

複製＆移動

三面図なので側面にも複製する必要があります。SHIFT＋Dで複製して、回転させます。今回の場合は、Rを押した後にZを押して、-９０と入力し、エンターを押せばきれいに回転できます。その後、ちょうどいい位置に移動させます。移動はカーソルを使うか、G＋YやG＋Xなどで行います。

画像を両面に表示させる方法

側面の画像を両面に表示させるために、[オブジェクトデータプロパティ]から[サイド]を[両面]に変更します。

ついでにオブジェクトが３Dカーソルの中心にくるように位置を調整します。オブジェクトではなく画像の方を動かしてもいいと思います。すこしいやらしい位置に設置されましたが、故意ではないです。

１キー(正面)

3キー(側面)

これで１．３とテンキーを押したときにそれぞれ表示できるようになりました。

画像の不透明度を下げる

オブジェクトを挿入した後に背景の画像がよくみえるように、不透明度の設定を変更します。

画像の不透明度を下げる方法

[オブジェクトデータプロパティ]から[アルファを使用]にチェックを入れます。そうすると[不透明度]が変更できるようになるので、1から0.5に変更します。さらに[深度]を[後]から[前]に変更します。これを正面の画像、側面の画像両方とも行います。

不透明度を下げる

これでオブジェクトに背景画像が透けるようになりました。

ここからはモデリングですね。勉強したらまた記事にしたいと思います。
